槳式攪拌器：又稱折葉式攪拌器。 主要由電機（或氣動馬達）、減速機（擺線針輪式、斜齒輪、錐齒輪、蝸輪蝸 桿等）、機架、聯軸器、軸承座、攪拌軸、攪拌葉片（葉輪）、輔助支撐等部 件構成，對于帶壓容器、揮發性介質設備上的攪拌器，還應選擇相應的機械密封或填料密封。
標準參照：HG/T 20569-2013機械攪拌設備
HG/T 3796-2005 攪拌器
設計參數：容器尺寸、形式（釜、罐體、箱體、池等）、攪拌目的（溶解、混合、分散、 強化傳熱、調和、結晶等）、介質（粘度）、溫度、壓力、材質（碳鋼、304、 316L、2205、2507、襯膠、襯塑、襯環氧、襯四氟、襯玻璃鋼等）

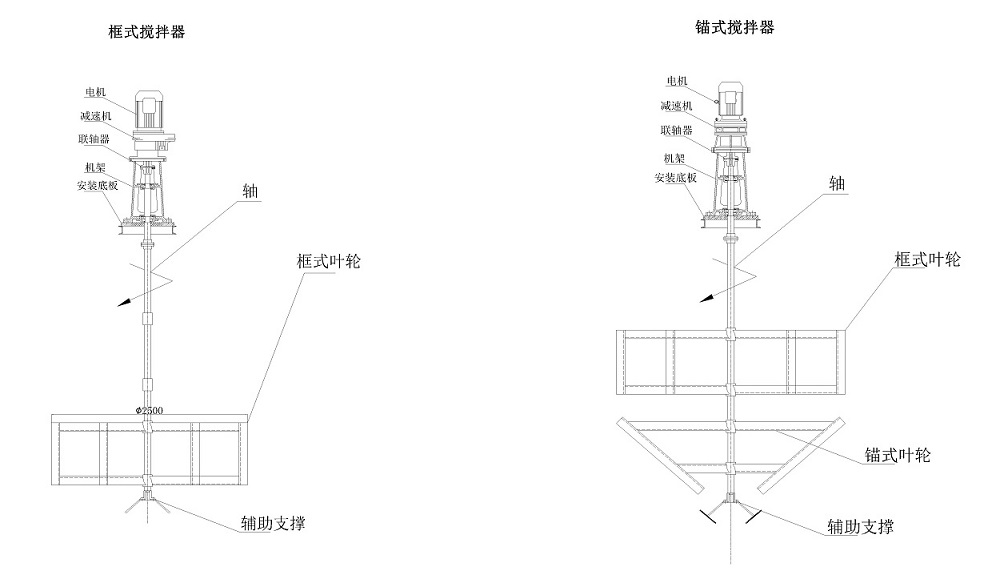

框/錨式攪拌器：慢速型、用于中高粘度液體混合、傳熱、反應。
1、錨框式低速旋轉時沿壁面能得到大的剪切力，可防止沉降及壁面附 著，底部形狀貼合橢圓形/錐形罐。
2、錨帶式是螺帶和框式的組合，結合螺帶式和框式的作用。
3、方框式形狀簡單制作容易，效能同框式，中等粘度的混合、溶解更 適合些。
4、板框式是一粘度范圍應用很寬的高效混合葉輪，葉輪結構簡單，具 有很高的混合效率，適用于固液懸浮、液液分散。

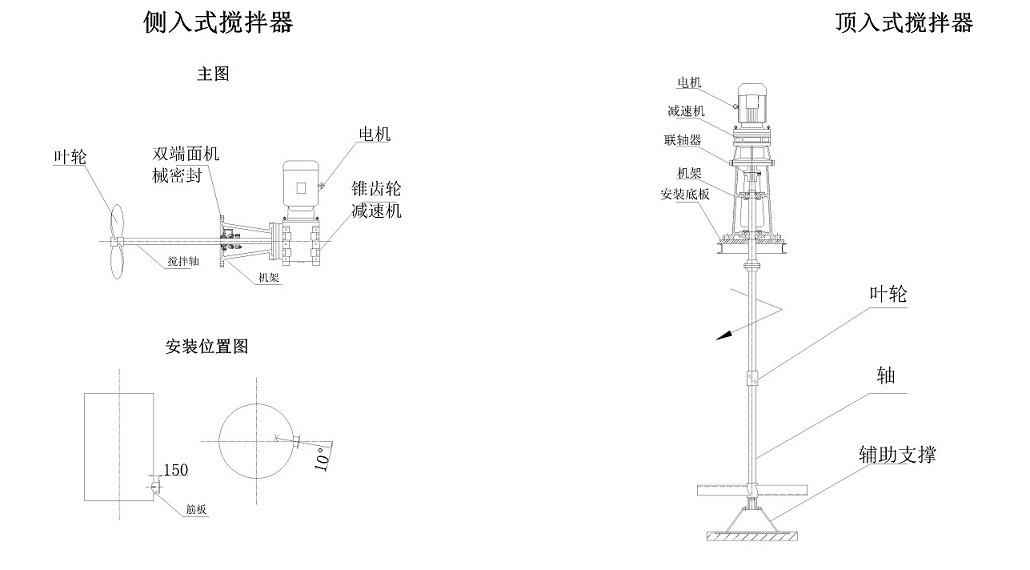

側入式攪拌器：四級電機1450rpm、KAF錐齒輪減 速機、機架、軸承、軸承座、雙端 面機械密封、攪拌軸(一般軸轉速 200rpm)、三葉式葉輪等
材質：304、316L、2205、2507等
應用：側入式攪拌器廣泛用于脫硫、脫硝以及各種大型貯罐或貯槽的攪拌。特別是在大型貯槽或貯罐中利用 一臺或多臺一起工作，在消耗低能耗的情況下便可以得到良好的攪拌效果。在煉油廠及油庫基地的各 種儲罐上安裝側入式攪拌器用來對瀝青、原油、燃料油、柴油等油品進行攪拌，達到調和、熱傳遞、 均勻和防止沉淀的作用，軸處雙端面機械密封確保罐內介質無滲漏。
攪拌裝置的設計選型與攪拌作業目的 緊密結合。各種不同的攪拌過程需要 由不同的攪拌裝置運行來實現，在設 計選型時首先要根據工藝對攪拌作業 的目的和要求，確定攪拌器型式、電 動機功率、攪拌速度，然后選擇減速 機、機架、攪拌軸、軸封等各部件。
|
