一、樹脂捕捉器介紹
樹脂捕捉器又稱為樹脂過濾器，它作為離子交換器的補充設備，防止出水裝置發生故障時,截留樹脂泄漏入除鹽水系統，以保障后續設備正常運行和使用。具有體積小，回收效率高。
二、樹脂捕捉器工作原理
用樹脂進行在水處理的時候，當樹脂的各種原因破損時，樹脂會進入整個水系統，對該系統的其他設備的正常運行造成影響，因此需要裝設樹脂捕捉器。樹脂捕捉器主要就是在離子交換器等裝有樹脂的設備出口附近的水系統管路上安裝一個孔徑比樹脂小很多的不銹鋼繞絲管，當樹脂經過時，可以被濾網攔截捕捉，將所捕捉的樹脂排放出系統。

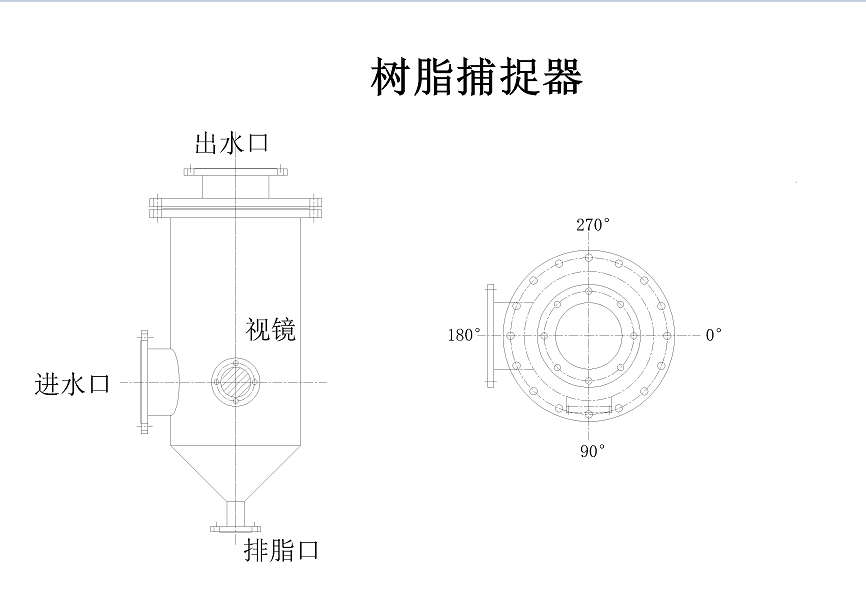

三、樹脂捕捉器結構分類
樹脂捕捉器分管式樹脂捕捉器、立式樹脂捕捉器、Y型樹脂捕捉器。
1、Y型內部為單根不銹鋼繞絲濾元型式，采用O型密封圈，設備內襯1751半硬橡膠。
2、管式內部為單根不銹鋼繞絲濾元型式，可供補給水及低壓凝結水系統使用。設備內襯1751半硬橡膠。
3、立式內部裝置為單根不銹鋼絲濾元型式，防設備內襯1751半硬橡膠。一般用于大機組。
備注：
1.濾筒材質有304,316L，2205,904L，哈氏合金
楔形濾芯材料有304,316L，2205,904L，哈氏合金，另外筒體可以用碳鋼襯膠。
2.立式捕捉器可替代一個90°彎頭。
3.臥式替代一個直管段。
4.Y型樹脂捕捉器內部結構為單根不銹鋼繞絲濾元型式，濾元間隙為0.2-0.25mm，采用“O”型密封圈，該結構安全可靠，便于維修。
|
